پانل گالوانیزه جوش داده شده سیم مش دستگاه برق ضد ضربه نورد گرم

         گالوانیزه گالوانیزه جوش داده شده سیم مش سیم حصار پانل جوش PLC کنترل دستگاه ساخت مش سیم جوش داده شده

استفاده:

جوشکاری، انواع ریل پرسرعت، مش پشتیبان تونل، مش ایمنی زیرزمینی معدن آهن، معدن زغال سنگ، مش پشتیبانی زیرزمینی.

واحد تغذیه سیم متقاطع (پیش برش)

در قسمت بالایی دستگاه شبکه مشبک ست نصب می شود.این شامل سکوی راه رفتن، واحد انباشته سیم متقاطع، دستگاه توزیع سیم و دستگاه تغذیه سیم است.

دستگاه توزیع و تغذیه سیم توسط سیستم پنوماتیک تحت عملیات توسط سیستم کنترل الکتریکی هدایت می شود.

تغذیه خودکار سیم متقاطع بدون نیاز به کار دستی.برای این طراحی شده است که سیم متقاطع از سیم از پیش برش خورده تغذیه می شود.

سیستم جوش

سیستم جوش داده شده از قفسه، ترانسفورماتور جوش، سیلندر تحت فشار، ترکیب الکترود بالایی، ترکیب الکترود پایین، مکان یاب مغناطیسی سیم متقاطع، واحد مش بالابر، ترکیب براکت سیم خط، سیستم پنوماتیک، سیستم خنک کننده آب و سایر قطعات یدکی تشکیل شده است.

مواد جوشکاری: سیم نورد سرد، سیم گرد نورد سرد، سیم نورد گرم.

سیستم بیرون کش مش

این شامل صفحه خالی، دروازه، دستگاه توری شبکه زنجیره ای و ماشین انتقال (یا راهنمای غلتکی) است، باله (پشته ساز-ترنر) بخشی اختیاری است.

حداکثر طول مش سیم: 6000 میلی متر.اگر طول مش فولادی تقویت کننده 12 متر یا بیشتر باشد، نیاز به سفارشی سازی دارد.

واحد موقعیت مش CNC

استفاده از واحد موقعیت مش به جلوی مش جوش داده می شود، در عین حال فاصله سیم خط مورد نیاز را تضمین می کند، که فاصله خطوط متقاطع را با توجه به تنظیم خودکار تنظیم می کند.

سیستم موقعیت مش CNC می تواند فاصله سیم متقاطع را به طور خودکار تنظیم کند و می تواند داده ها را در سیستم ذخیره کند، تنظیم فاصله سیم متقاطع آسان، راحت و با دقت است.

مزایای دستگاه جوش ردیفی اتوماتیک (دستگاه جوش مش) :

1. دستگاه جوش ردیفی مجهز به سیلندر صاف کننده، ردیف صاف کننده و تغذیه مستقیم سیم سیم پیچ، تحقق اتوماسیون، حذف برش قبل از صاف کردن و قرار دادن دستی، صرفه جویی در زمان، تجهیزات و کار است.

2. دستگاه جوش ردیفی دستگاه برش توری خود را دارد که به طور خودکار با رسیدن به طول تنظیم شده، توری را قطع می کند و به طور خودکار توری را می افتد، بدون اینکه دستگاه را متوقف کند تا کارایی بهبود یابد.

3. دستگاه جوش ردیفی پس از رفع اشکال می تواند به طور خودکار تولید کند، بدون توقف زمان، یک کارگر می تواند آن را کار کند.

پارامترهای اساسی دستگاه جوش ردیفی اتوماتیک / دستگاه جوش مش:

عرض مش: 1 متر، 1.2 متر، 1.5 متر، 2 متر، 2.5 متر، 3 متر؛

طول مش: 2 متر، 3 متر، 4 متر، 5 متر، 6 متر، 7 متر، 8 متر (سفارشی بر اساس نیاز مشتری)

قطر سیم جوش: 2.2-4 میلی متر، 4-6.5 میلی متر، 6-8 میلی متر؛

دیافراگم جوش: 50x50mm، 100x100mm، 200x200mm یا 250x250mm (قابل تنظیم)؛

تعداد خطوط تار (مفاصل لحیم کاری) : 6، 8، 10، 12،14، 16، 18 (با توجه به نیاز مشتری).

منبع تغذیه 380 ولت 50 هرتز;

سرعت جوش 40-55 (ردیف در دقیقه)؛

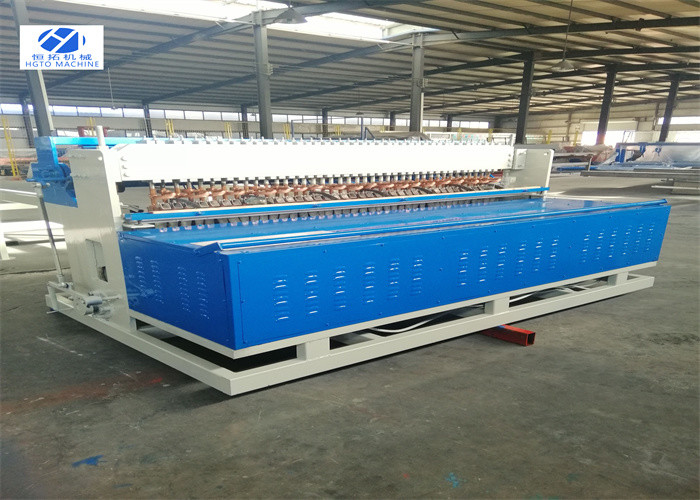

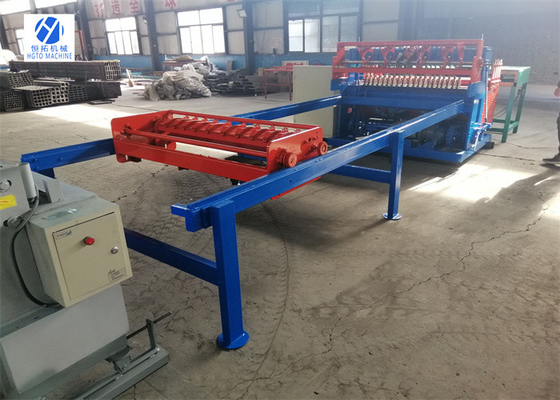

جزئیات ماشین:

تصویر کابینت کنترل:

آماده برای تحویل:
